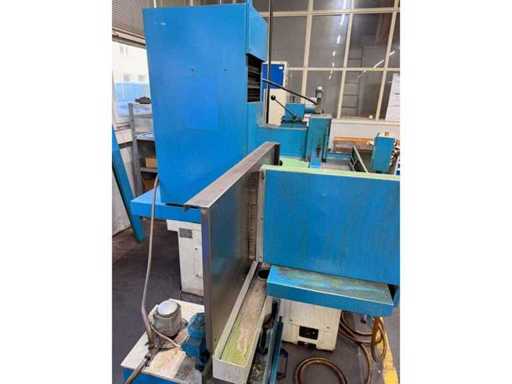

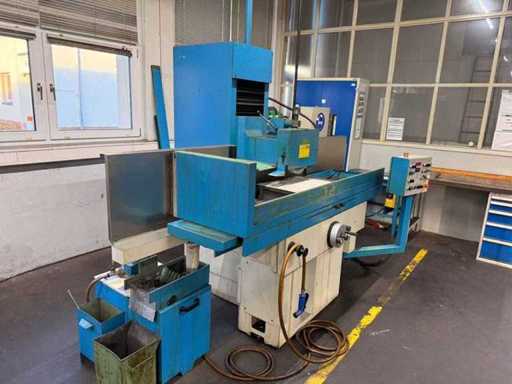

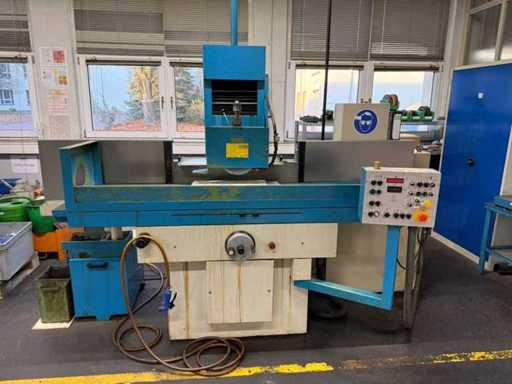

G+H - FS 60 Compact - 1999 - Flachschleifmaschine

Hersteller: Geibel & Hotz GmbH (G+H)
Typ: FS 60 Compact
Name: Präzisions-Flach- und Profilschleifmaschine
Beschreibung:

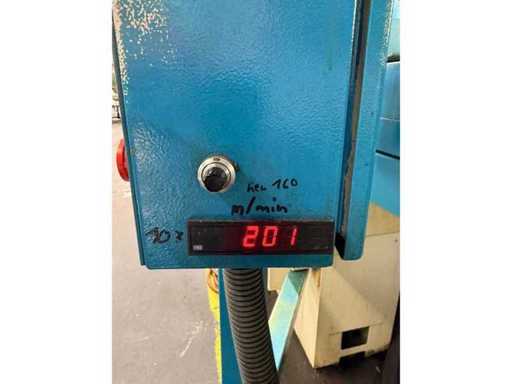

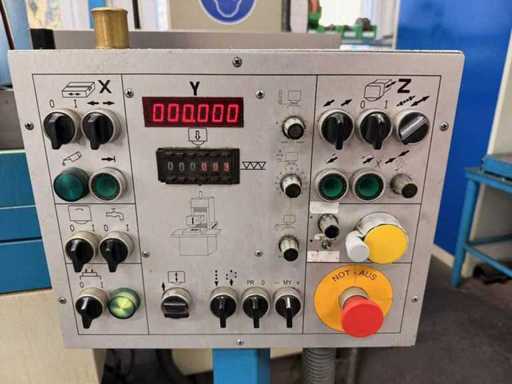

Hydraulische Präzisions-Flach- und Profilschleifmaschine für den industriellen Einsatz. Geeignet für das Flach- und Profilschleifen von Werkstücken im Werkzeug- und Formenbau sowie in der Fertigung. Ausführung mit automatischem Längs- und Querhub, Digitalanzeige und Magnetspannplatte. Maschine stammt aus laufender Produktion.

Lieferumfang:
– Flach- und Profilschleifmaschine

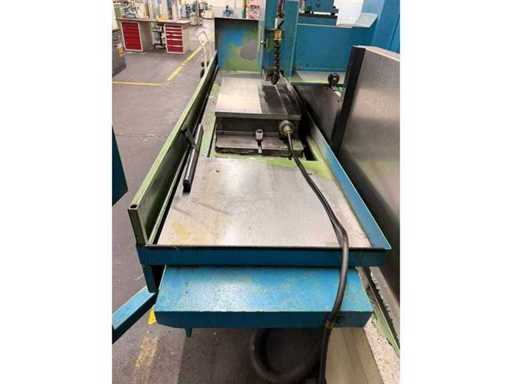

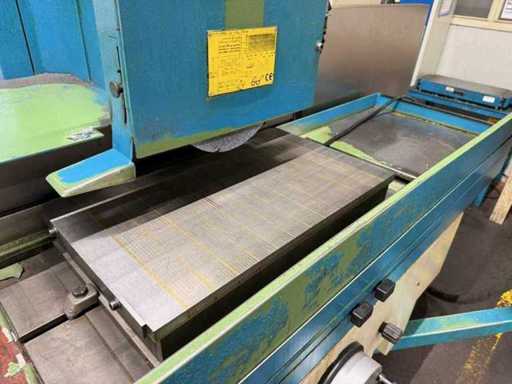

– Magnetspannplatte
– Bedienungsanleitung

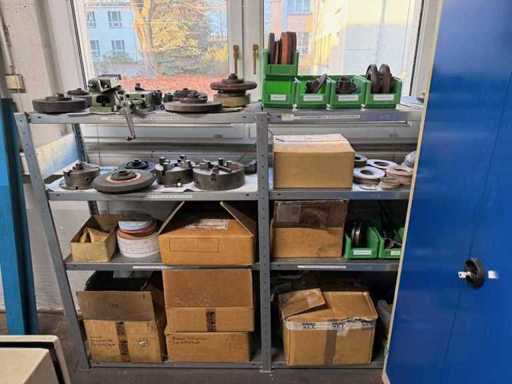

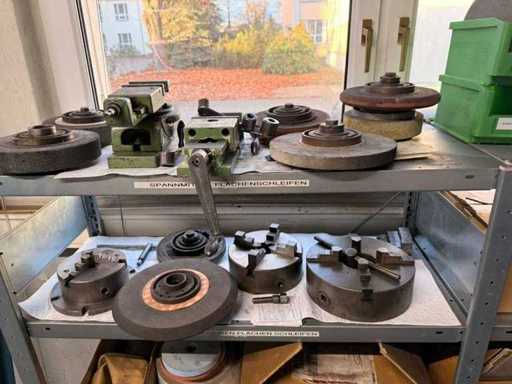

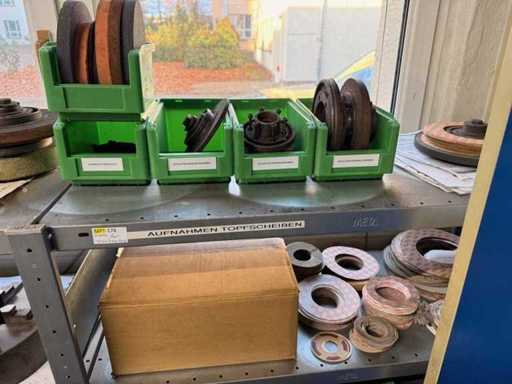

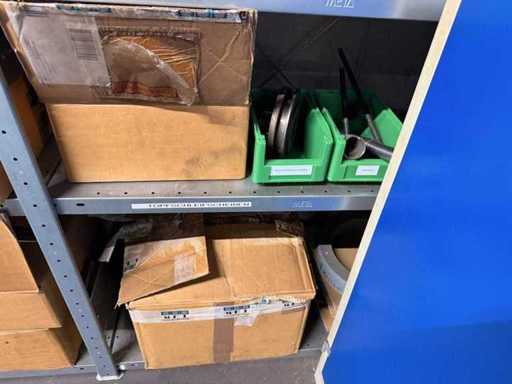

– Zubehör wie abgebildet (Schleifscheiben, Aufnahmen etc. nach Sichtung, nicht einzeln spezifiziert)

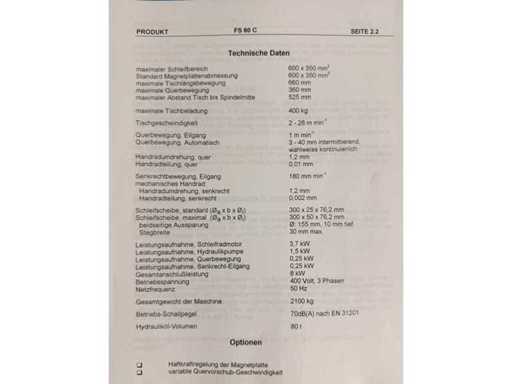

– Max. Schleifbereich: 600 × 350 mm

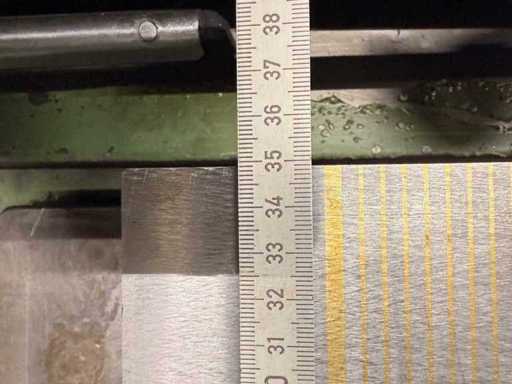

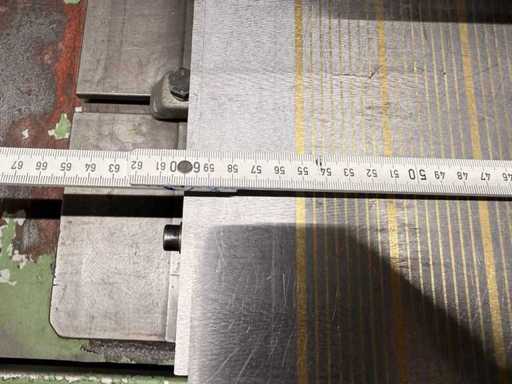

– Standard-Magnetplattenabmessung: 600 × 350 mm
– Max. Tischlängsbewegung: 660 mm
– Max. Querbewegung: 360 mm
– Max. Abstand Tisch zu Spindelmitte: 525 mm
– Max. Tischbeladung: 400 kg

– Tischgeschwindigkeit: 2–28 m/min
– Querbewegung Eilgang: 1000 mm/min
– Querbewegung automatisch: 3–40 mm/min, wahlweise kontinuierlich

– Handradumdrehung quer: 1,2 mm
– Handradteilung quer: 0,01 mm

– Senkrechtbewegung Eilgang: 180 mm/min
– Handradumdrehung senkrecht: 1,2 mm
– Handradteilung senkrecht: 0,002 mm

– Schleifscheibe Standard (Øa × b × Øi): 300 × 25 × 76,2 mm
– Schleifscheibe Maximal (Øa × b × Øi): 300 × 50 × 76,2 mm
– Beidseitige Ausspardurchmesser: 155 mm, 10 mm tief
– Max. Stegbreite: 30 mm

– Leistungsaufnahme Schleifradmotor: 3,7 kW
– Leistungsaufnahme Hydraulikpumpe: 1,5 kW
– Leistungsaufnahme Querbewegung: 0,25 kW
– Leistungsaufnahme Senkrecht-Eilgang: 0,25 kW
– Gesamtanschlussleistung: 8 kW

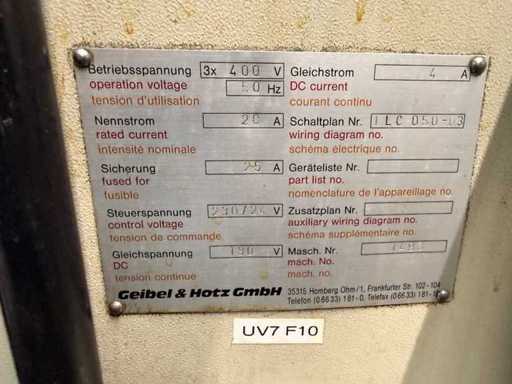

– Betriebsspannung: 400 V, 3-phasig
– Netzfrequenz: 50 Hz
– Hydrauliköl-Volumen: 80 l
– Betriebs-Schallpegel: 70 dB(A) nach EN 31201

– Baujahr: 1999

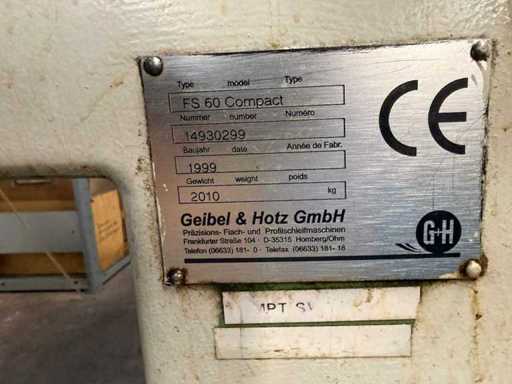

– Maschinen-Nr.: 14930299

Maße:
3200 x 2100 x 2450 mm (BxTxH)

Gewicht:
ca. 2100 kg
